MRN - Цилиндрический мотор-редуктор VARVEL
Файлы
- Каталог MRN-RN (англ.) (2.5 MB)
- Руководство по эксплуатации (934.49 KB)
- Для серводвигателей (2.21 MB)

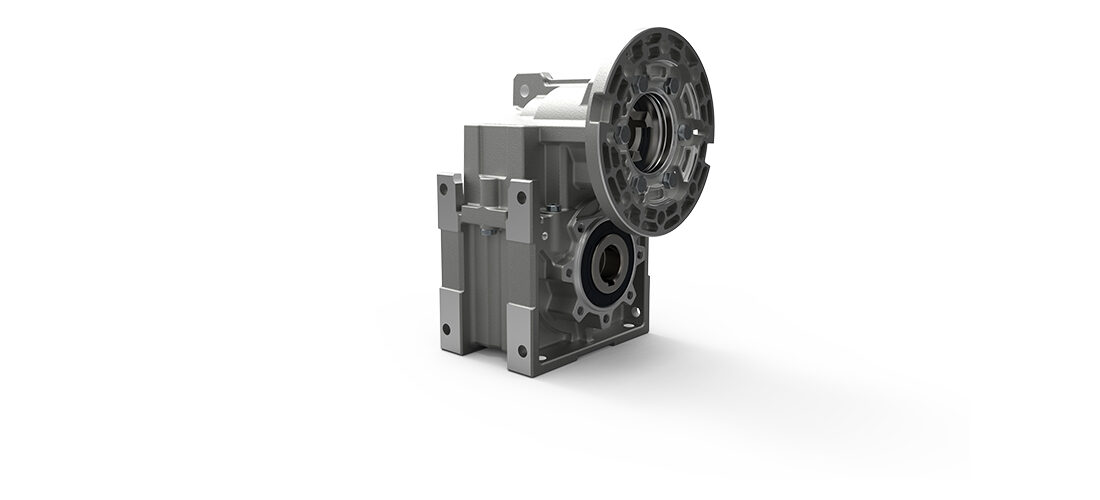

Мотор-редукторы серии RN изготавливаются на итальянском заводе Varvel. Эта серия редукторов нашла своё применение в металлургии, химической промышленности, пищевой промышленности, горнодобывающей промышленности, в животноводстве.
Цилиндрические редукторы с параллельными осями и полым выходным валом серии MRN, RN, FRN, SRN изготавливаются как двухступенчатые так и трёхступенчатые.
Изготавливается 6 типоразмеров. Первые три выполнены из алюминия методом литья под давлением и из чугуна остальные типоразмеры.
Выходные валы изготавливаются разных размеров и типов. Возможно изготовление полого выходного вала со шпонкой, полого вал с обжимной муфтой и цельного выступающего вал с одной или двух сторон.
Электродвигатель, соединяется с редуктором, по средством фланца и упругой муфты.
Устройство цилиндрического редуктора VARVEL MRN

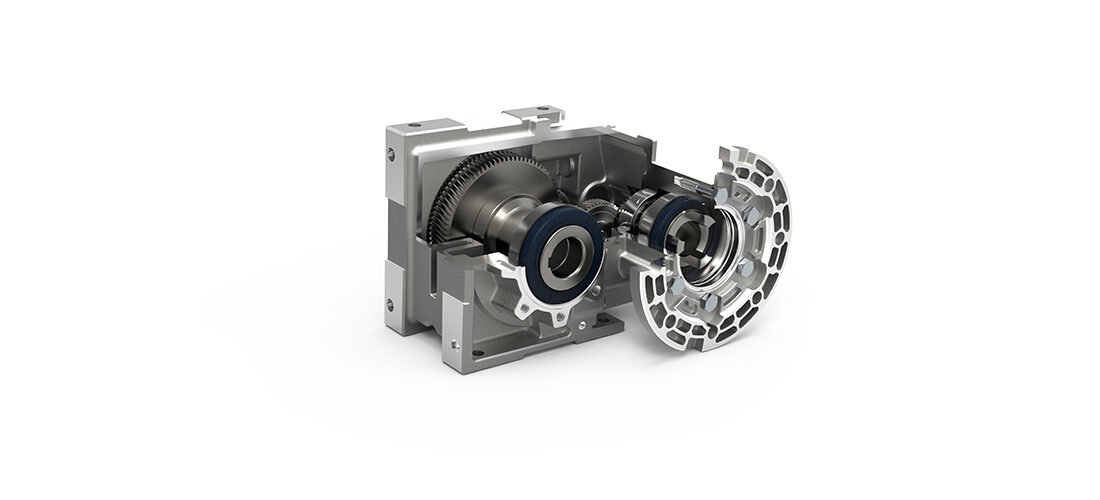

Покомпонентная разборка цилиндрического редуктора MRN с параллельными валами: корпус, цилиндрические шестерни, полый выходной вал, подшипники и уплотнения.
Исполнения мотор-редуктора MRN

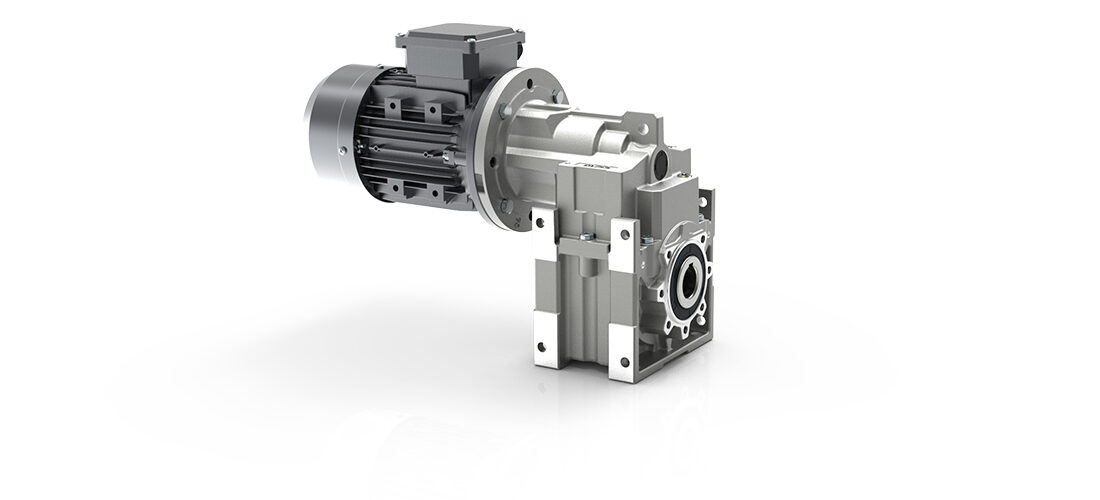

MRN – мотор-редуктор с установленным электродвигателем.
FRN – редуктор с входным фланцем под двигатель (без самого двигателя).
RN – редуктор без входного фланца.
RN с валом – редуктор с выступающим входным валом.
Типоразмеры и характеристики MRN
| Габарит | Обозначение (2 / 3 ступени) | Макс. момент M2, Н·м | Передаточные числа, 2 ступени | Передаточные числа, 3 ступени | Фланцы двигателя IEC | Корпус |
|---|---|---|---|---|---|---|
| 1 | MRN 12 / MRN 13 | 180 | 7,1–60 | 40–400 | 56–90 | алюминий |
| 2 | MRN 22 / MRN 23 | 310 | 6,3–63 | 40–630 | 71–112 | алюминий |
| 3 | MRN 32 / MRN 33 | 580 | 6,3–63 | 40–710 | 71–112 | алюминий |
| 4 | MRN 42 / MRN 43 | 1000 | 6,3–56 | 40–560 | 71–112 | чугун |
| 5 | MRN 52 / MRN 53 | 1800 | 6,3–63 | 40–560 | 80–180 | чугун |
| 6 | MRN 62 / MRN 63 | 3400 | 6,3–56 | 40–560 | 80–180 | чугун |
Монтажные положения: H1, H2, H3, H4, V1, V2 (определяются по выходному валу). Угловой люфт – 20′–30′. По запросу – взрывозащищённое исполнение ATEX, пищевая смазка, уплотнения из витона.
Пример условного обозначения мотор-редуктора MRN:
MRN 32/B3 H2 31.5 IEC80-B14 AC30 DFU200 //
0,55/4-19/120/080/IM2181-IP55/F/220/380/50/У3/S1-Т/10/AC/220/380-К2, где
- M – мотор-редуктор (F – редуктор с входным фланцем, S – редуктор без входного фланца, без буквы – редуктор и выступающим входным валом);
- RN (RO, RV) – тип редуктора;
- 32 – габарит редуктора и число ступеней;
- B3 – исполнение корпуса лапное (B5 – фланцевое);
- H2 – монтажное положение редуктора в пространстве (H1, H3, H4, V1, V2);
- 31.5 – номинальное передаточное число;
- IEC80 – габарит присоединяемого электродвигателя;
- B14 – тип фланца двигателя (B14);
- AC30 – диаметр полого выходного вала 30 мм;
- DFU200 – диаметр выходного фланца 200 мм (при его наличии);
- 0,55 – мощность электродвигателя, кВт;
- 4 – количество полюсов;
- 19 – диаметр вала электродвигателя в мм;
- 120 – наружный диаметр фланца электродвигателя в мм;
- 080 – высота от лап до оси (для фланцевого исполнения ставится 000);
- IM:2181 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
- IP55 – исполнение по степени защиты;
- F – класс изоляции;
- 220/380/50 – напряжение (В) и частота (Гц) питания электродвигателя;
- У3 – климатическое исполнение;
- S1 – режим работы;
- Т – тормоз;
- 10 – тормозной момент в Нм;
- АС – тип питания тормоза (переменное);
- 220/380 – напряжение (В) питания электротормоза;
- К2 – положение клеммной коробки.
Где применяется цилиндрический мотор-редуктор MRN
Полый выходной вал позволяет насадить MRN прямо на вал рабочей машины и зафиксировать его реактивной штангой – без муфт, лап и выверки соосности. Это сокращает длину привода и упрощает монтаж на конвейерах и транспортёрах, шнеках, мешалках и смесителях, приводах кормораздачи и навозоудаления в животноводстве и птицеводстве, упаковочных и фасовочных линиях, а также в металлургии, химической, пищевой и горнодобывающей промышленности.
Подбор аналога и взаимозаменяемость
Серии VARVEL RN (цилиндрическая), RO (коническо-цилиндрическая соосного входа) и RV (коническо-цилиндрическая угловая) выполнены в общем корпусе с одинаковыми присоединительными размерами. Поэтому при смене схемы привода MRN можно заменить на MRV того же габарита без переделки посадочного места. По назначению MRN соответствует насадным цилиндрическим мотор-редукторам с полым валом серии FA (SEW) – для замены таких приводов подбираем MRN по моменту, передаточному числу и диаметру вала, посадочные размеры сверяем по чертежу. Пришлите маркировку со шильдика или укажите момент, выходные обороты, мощность и диаметр вала – подберём MRN под ваше оборудование.
Частые вопросы по MRN
Что значат цифры в обозначении MRN 32?
Первая цифра – габарит (от 1 до 6), вторая – число ступеней (2 или 3). MRN 32 – третий габарит, двухступенчатый, до 580 Н·м.
Чем двухступенчатый MRN отличается от трёхступенчатого?
Двухступенчатый (MRN 12…62) даёт передаточные числа 6,3–63 и КПД 96%, трёхступенчатый (MRN 13…63) – от 40 до 710 для низких выходных оборотов при КПД 94%.
Чем MRN отличается от MRD и MRV?
У MRN валы параллельны, выходной вал полый. У MRD валы соосны, у MRV – скрещены под 90°. MRN выбирают, когда редуктор нужно насадить на вал машины и сохранить компактность по длине.
Нужно ли менять масло?
Нет. MRN заправлен на заводе синтетическим маслом ISO VG 320 на весь срок службы, пробки для замены масла в стандартном исполнении не предусмотрены.
Можно ли заказать без двигателя?
Да: FRN – с входным фланцем под двигатель IEC 56–180, SRN – без входного фланца, RN – с выступающим входным валом.
Как регулировать обороты?
Через частотный преобразователь – подберём ПЧ ProfiMaster под мощность двигателя.
Полезные документы
- Каталог RN VARVEL, англ. (PDF)
- Руководство по эксплуатации (PDF)
- Исполнение для серводвигателей (PDF)
Мотор-редукторы MRN поставляются из наличия и под заказ со склада в Нижнем Новгороде — звоните или пишите.
