FRP - Редуктор VARVEL снят с производства
Файлы

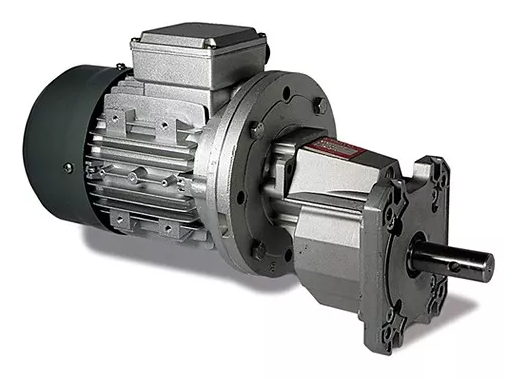

Цилиндрические редукторы VARVEL серии RP (исполнения FRP, MRP, SRP) – одноступенчатые редукторы в алюминиевом корпусе для привода систем кормления птицы и свиней, шнековых конвейеров, навозоудаления и щёток для коров. Серия снята с производства: сначала завод прекратил выпуск FRP-G 71, затем FRP-G 90. Сейчас сельскохозяйственный редуктор VARVEL – FRP680. Редукторы FRP680 на замену FRP поставляются из наличия и под заказ со склада в Нижнем Новгороде.
Если коротко: FRP-G 90 заменяется на FRP680 с тем же передаточным числом и тем же типом выходного фланца. Перед заказом сверяем выходной вал по чертежу.
Таблица замены FRP-G 90 на FRP680
| Параметр | FRP-G 90 (снят) | FRP680 (выпускается) |
|---|---|---|
| Передаточные числа | 2,52; 2,95; 3,2; 3,94; 4,25; 4,73; 5,07; 5,7; 7,0; 7,91 | тот же ряд 2,52–7,91 |
| Момент на выходе | до 37,3 Н·м (по каталогу RP) | до 37 Н·м |
| Выходные фланцы | B5, B5/1, SQ, SQ/1, B5/140, B5/160 | те же типы |
| Вход | фланец IEC 71, 80, 90 (B5, B14) | фланец IEC 71–90 или NEMA 56C/140TC, муфта G5 |
| Корпус | алюминий, литьё под давлением | алюминий, литьё под давлением |
| Выходной вал | коды 910.xxx | коды 680.xx – сверять по чертежу |
Ряд передаточных чисел и выходные фланцы взяты из каталогов VARVEL RP и FRP680. Мощность FRP-G 90 по каталогу – 0,25–1,5 кВт при 1400 об/мин.
Как расшифровать маркировку FRP
Пример со шильдика: FRP-G 90 SQ/1 3.94 IEC71 B5 910.001, где
- F – редуктор с входным фланцем (M – мотор-редуктор с двигателем, S – без входного фланца, без буквы – с выступающим входным валом);
- RP-G – тип редуктора;
- 90 – габарит;
- SQ/1 – выходной фланец: квадратный, отверстия на окружности 127 мм, без центрирующего пояска (SQ – с пояском);
- 3.94 – передаточное число;
- IEC71 B5 – габарит двигателя и тип его фланца;

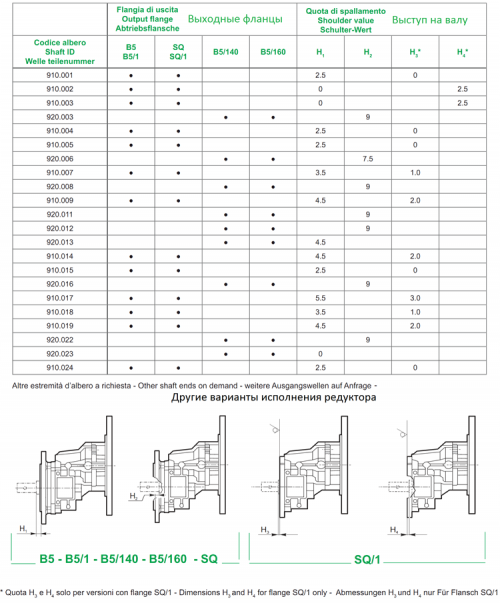

- 910.001 – код выходного вала (с. 10–11 каталога).
Для замены нужны передаточное число, тип выходного фланца, габарит двигателя и код выходного вала. По ним подбираем FRP680 с теми же параметрами.

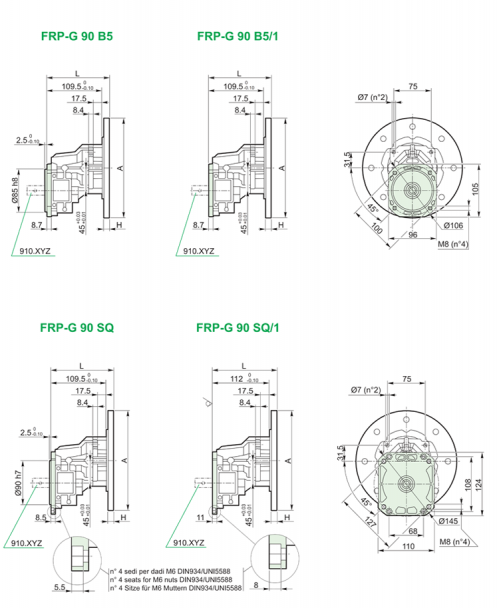

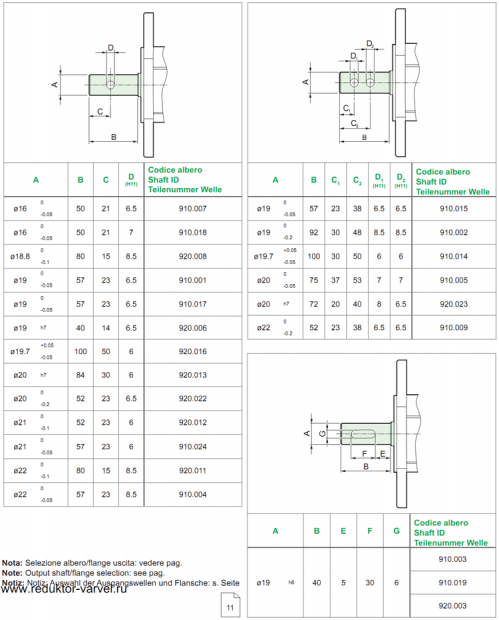

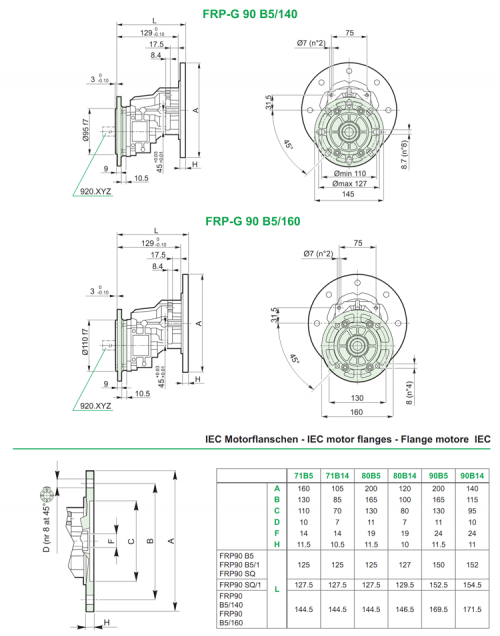

Размеры выходных фланцев и валов FRP-G
Частые вопросы по FRP
Чем заменить снятый FRP-G 90?
Редуктором VARVEL FRP680: у него тот же ряд передаточных чисел 2,52–7,91, те же типы выходных фланцев и момент до 37 Н·м. Выходной вал сверяем по чертежу, коды валов у серий разные.
Встанет ли FRP680 на место FRP без переделки?
По передаточному числу, фланцу и моменту – да. Перед заказом пришлите маркировку со шильдика или фото выходного вала и фланца: подтвердим совпадение посадочных размеров.
Где найти документацию на FRP?
Каталог RP для сельского хозяйства и руководство по эксплуатации можно скачать в блоке «Файлы» на этой странице.
Можно ли заказать FRP680 без двигателя?
Да: FRP680 поставляется с входным фланцем под двигатель IEC 71–90 или NEMA 56C/140TC, мотор-редуктором MRP680 с двигателем или без входного фланца.
Редукторы VARVEL FRP680 на замену FRP поставляются из наличия и под заказ со склада в Нижнем Новгороде — звоните или пишите.
