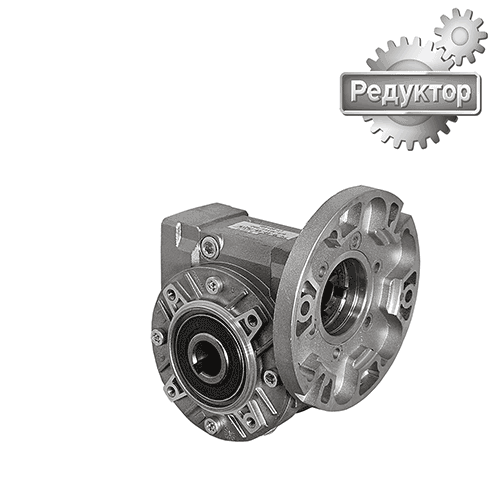

Мотор-редуктор 7МЧ-М

Мотор-редуктор 7МЧ-М

Одноступенчатые червячные редукторы серии 7МЧ-М специально предназначены для универсального монтажа. Корпус и крышка изготовлены из алюминия до 85 габарита и из чугуна со 110 габарита.

Редукторы поставляются заправленные синтетическим маслом Shell. В процессе эксплуатации замена масла не требуется. Масло рассчитано на весь срок службы редуктора.

Мотор-редукторы 7МЧ-М изготовлены из итальянских комплектующих, изготовленных на заводе Varvel. Все технические параметры и габаритно присоединительные размеры полностью соответствуют мотор-редукторам SRS изготовленным в Италии на том же заводе VARVEL.
Мотор-редукторы Varvel комплектуются  трехфазными электродвигателями  стандарта IEC. По требованию заказчика мотор-редукторы могут быть укомплектованы: электродвигателями  с тормозом; электродвигателями  с дополнительным вентилятором, электродвигателями постоянного тока или электродвигателями  во взрывозащищённом исполнении.

Пример условного обозначения мотор-редуктора 7МЧ-М:

7МЧ-М-50-100-ПЦ24/Л1-М511/090//0,18/4-11/090/000/IM3681-IP55/F/230/400/50/У3/S1-К1, где

  • 7МЧ-М - тип мотор-редуктора (7Ч-М- редуктор без электродвигателя);
  • 50 – габарит редуктора (межосевое расстояние между осью червяка и осью червячного колеса в мм: 28, 40, 50, 60, 70, 85, 110, 130, 150);
  • 100 – номинальное передаточное отношение редуктора (5, 7, 10, 15, 20, 28, 40, 49, 56, 70, 80 100);
  • ПЦ24 – обозначение полого выходного вала диаметром 24мм (ВЦ – выступающий цилиндрический);
  • Л1 – исполнение выхода корпуса редуктора – лапы, положение 1.  (БЛ-без установочных элементов, ФП-фланец справа  РП-реактивная штанга справа);
  • М511 – Входная муфта редуктора. Габарит муфты – 5, диаметр – 11мм;
  • 090 – наружный диаметр входного фланца редуктора 90 мм;
  • 0,18 – мощность электродвигателя, кВт;
  • 4 – количество полюсов;
  • 11 – диаметр вала электродвигателя в мм;
  • 090 – наружный диаметр фланца электродвигателя  90 мм;
  • 000 – высота от лап до оси электродвигателя (для фланцевого исполнения ставится 000);
  • IM3681 – конструктивное исполнение по способу монтажа (ГОСТ 2479);
  • IP55 – исполнение по степени защиты;
  • F – класс изоляции;
  • 230/400/50 - напряжение (В) и частота (Гц) питания электродвигателя;
  • У3 - климатическое исполнение;
  • S1 – режим работы;
  • К1 - положение клеммной коробки.

Дополнительные опции электродвигателя

  • Т – тормоз;
  • 10 – тормозной момент в Нм;
  • АС – тип питания тормоза (переменное);
  • 220/380 – напряжение (В) питания электротормоза.
